LIBS = Laser-Induced Breakdown Spectroscopy
Handheld LIBS – wenn leichte Elemente entscheidend sind
Ein fokussierter Laserpuls erzeugt ein Mikroplasma an der Oberfläche. Das emittierte Licht verrät, welche Elemente enthalten sind – inklusive Kohlenstoff und leichter Elemente.
Prinzip
LIBS einfach erklärt
01
Laser
02
Plasma
03
Lichtemission
04
Spektralanalyse
05
Elementbestimmung

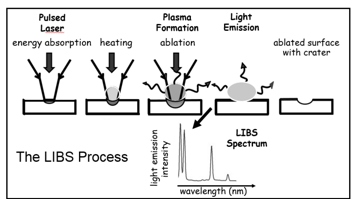

1. Der Laserpuls erzeugt ein Plasma
Ein fokussierter Laserpuls trifft die Probenoberfläche: Das Material absorbiert die Energie, erhitzt sich lokal und wird abgetragen (Ablation). An der Oberfläche entsteht ein heißes Mikroplasma, das Licht emittiert – zurück bleibt ein winziger Krater.

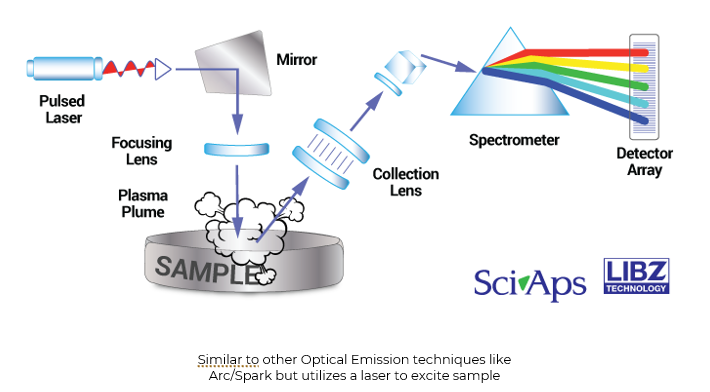

2. Das Licht verrät die Elemente
Eine Auffanglinse leitet das Plasmalicht ins Spektrometer, das es in seine Wellenlängen zerlegt. Jedes Element sendet charakteristische Linien aus – daraus bestimmt das Gerät Elemente und Konzentrationen, auch Kohlenstoff und leichte Elemente.
Messbeispiele direkt vom Gerät

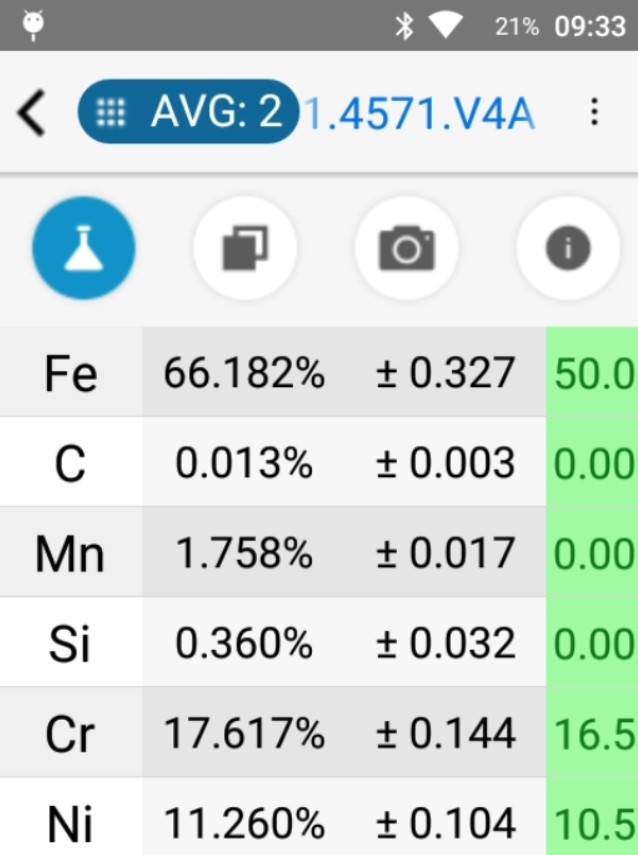

Kohlenstoff im Edelstahl
Messung von 1.4571 (V4A): Das Gerät zeigt C mit 0,013 % ± 0,003 direkt neben Cr und Ni – Kohlenstoff wird also neben den Legierungselementen mitbestimmt.

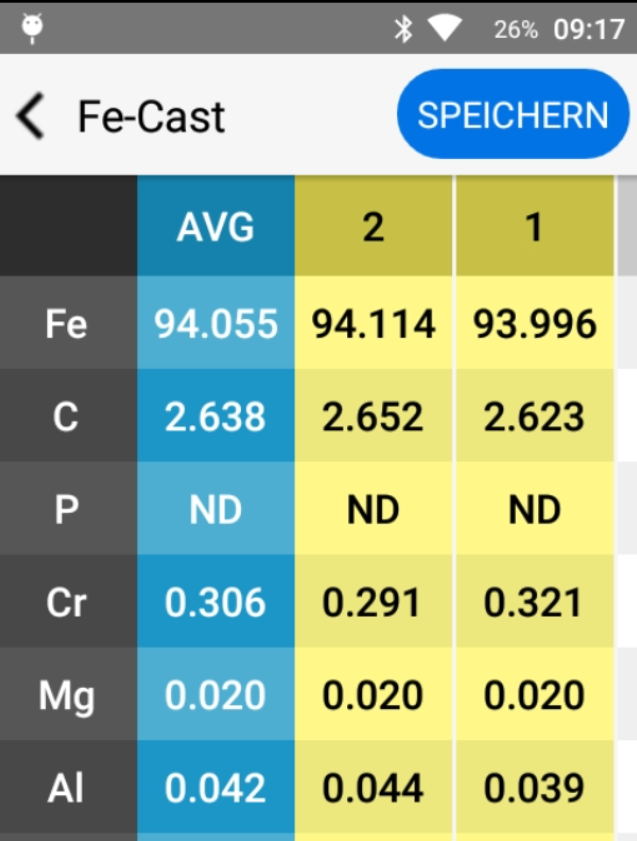

Mittelwert aus mehreren Messungen
Bei Gusseisen (Fe-Cast) fasst das Gerät Einzelmessungen zu einem Mittelwert (AVG) zusammen – hier liegt C im Schnitt bei 2,638 %.

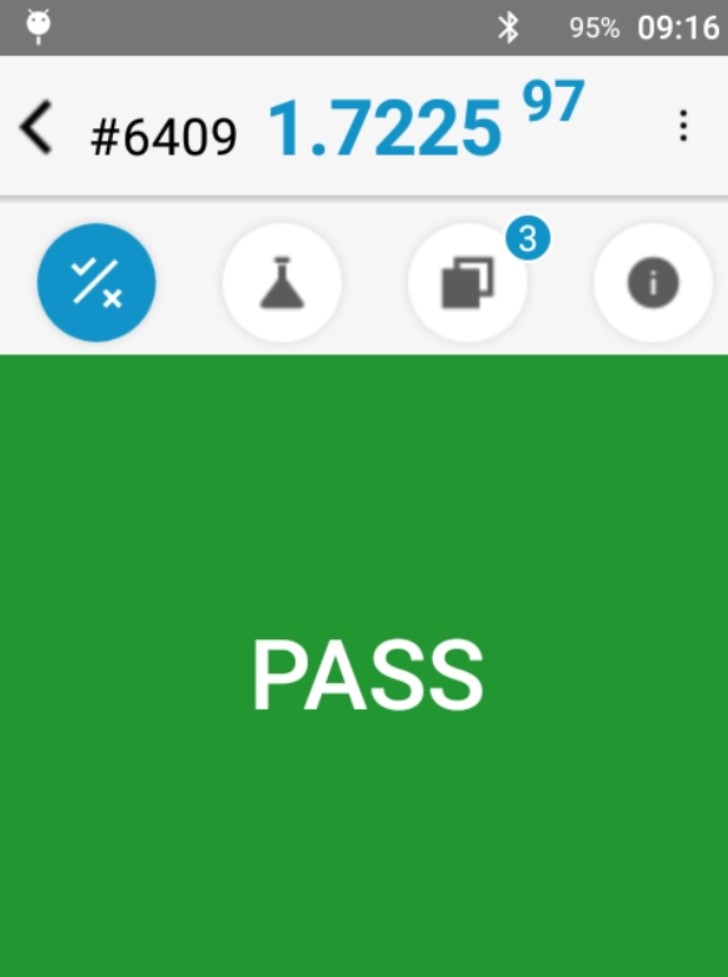

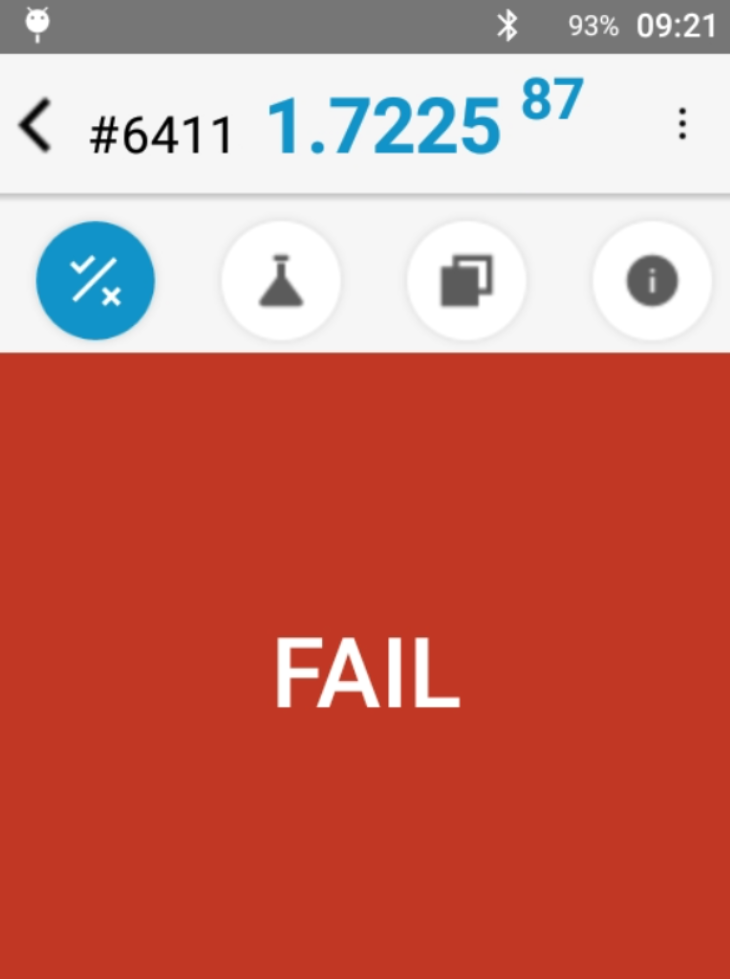

Sortieren mit PASS/FAIL
Werkstoff 1.7225 erkannt: Bei Übereinstimmung zeigt das Gerät PASS auf grünem Grund, bei Abweichung FAIL auf rotem Grund – die Entscheidung ist sofort ablesbar.

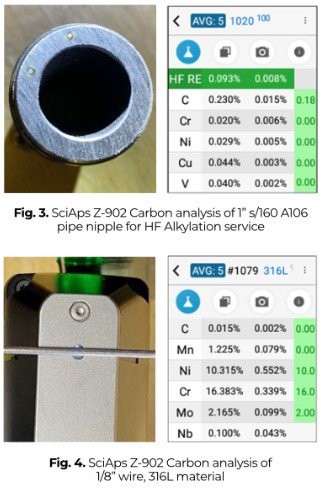

Z-902 Carbon in der Praxis
Kohlenstoffmessung an einer Rohrmuffe aus A106 (HF-Alkylation, C 0,230 %) und an einem 1/8″-Draht aus 316L (C 0,015 %) – auch an kleinen Bauteilen.
Anwendungsbereiche
Wofür Handheld-LIBS eingesetzt wird
- Kohlenstoff in Stahl
- CEV / Carbon Equivalent
- Aluminium
- Lithium
- Beryllium
- Bor
- Leichte Elemente
- Sortierung
- Metallidentifikation
- Batteriematerialien
- Automotive
- Recycling
Stärken
Grenzen
Sicherheit
SciAps
SciAps LIBS-Geräte :
LIBS

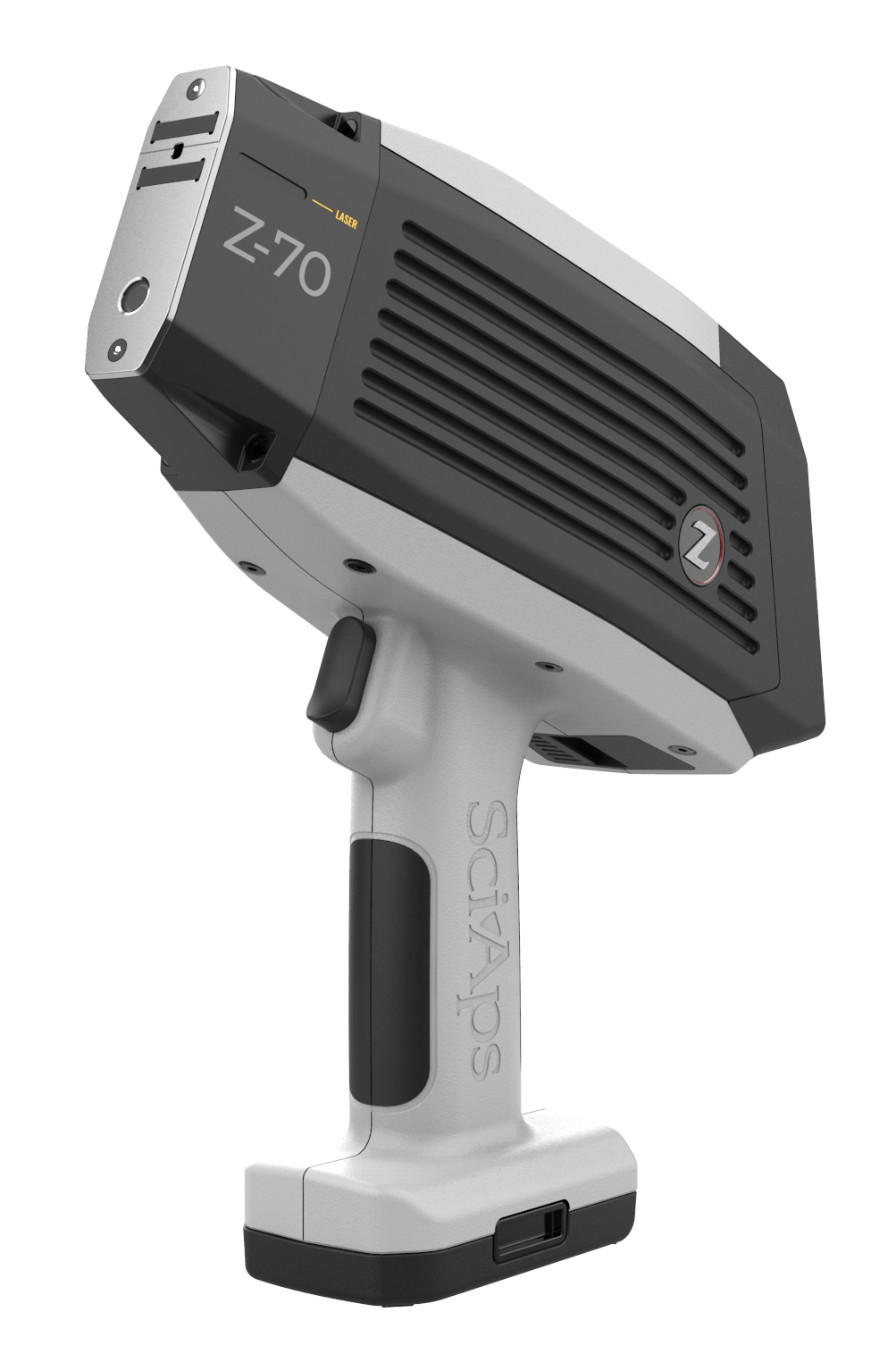

SciAps Z70
Handheld-LIBS für Legierungsidentifikation inklusive leichter Elemente.
LIBS

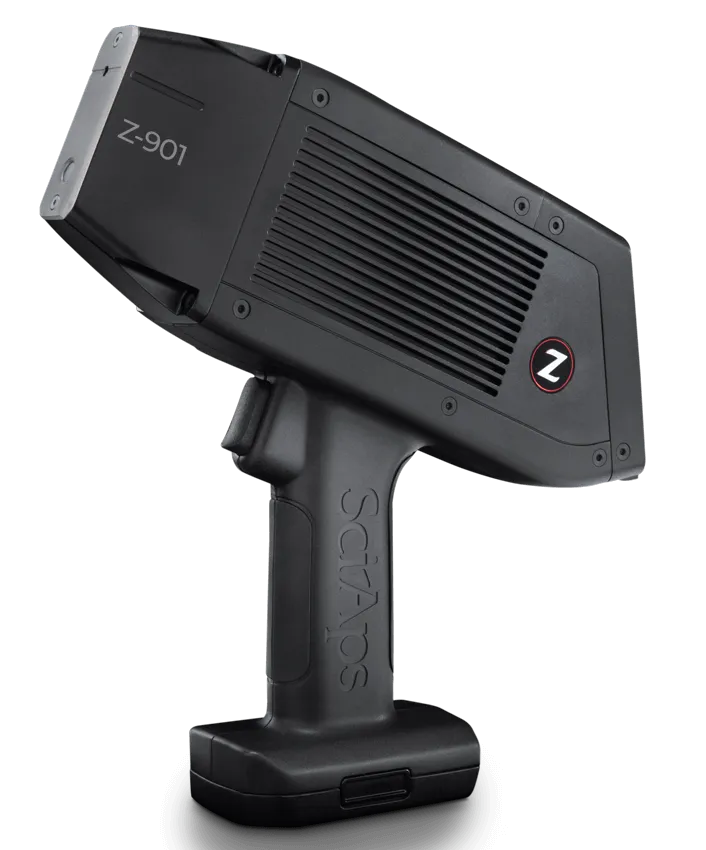

SciAps Z901
Handheld-LIBS für Metallidentifikation und Sortierung.
LIBS

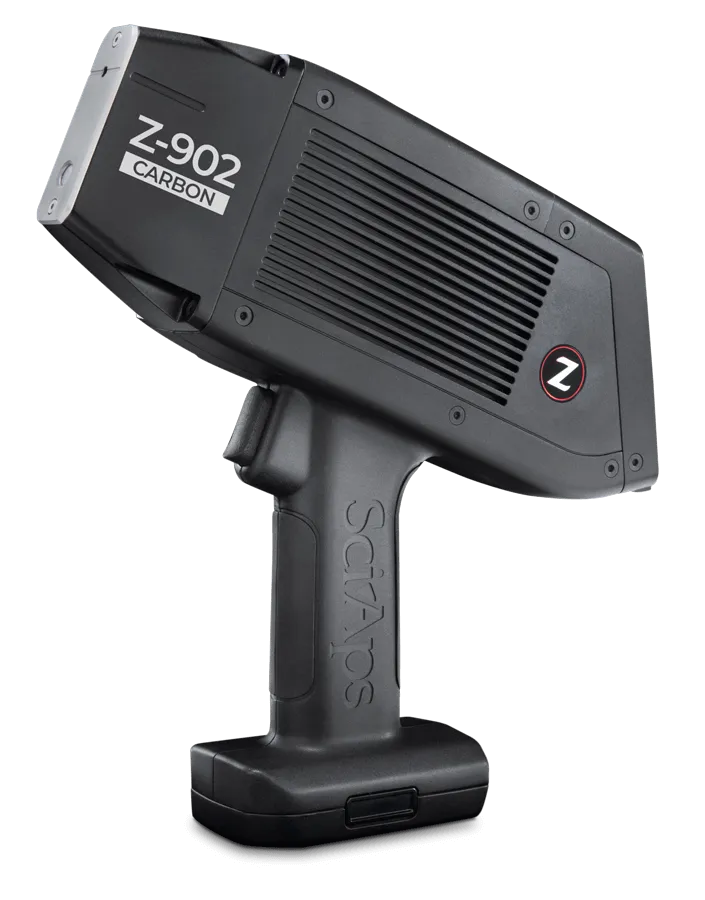

SciAps Z902C+
Handheld-LIBS mit Fokus auf Kohlenstoffbestimmung in Stahl. Matrix-Kalibrationen: Fe, Co, Ni, Al, Ti, Sn, Cu
LIBS

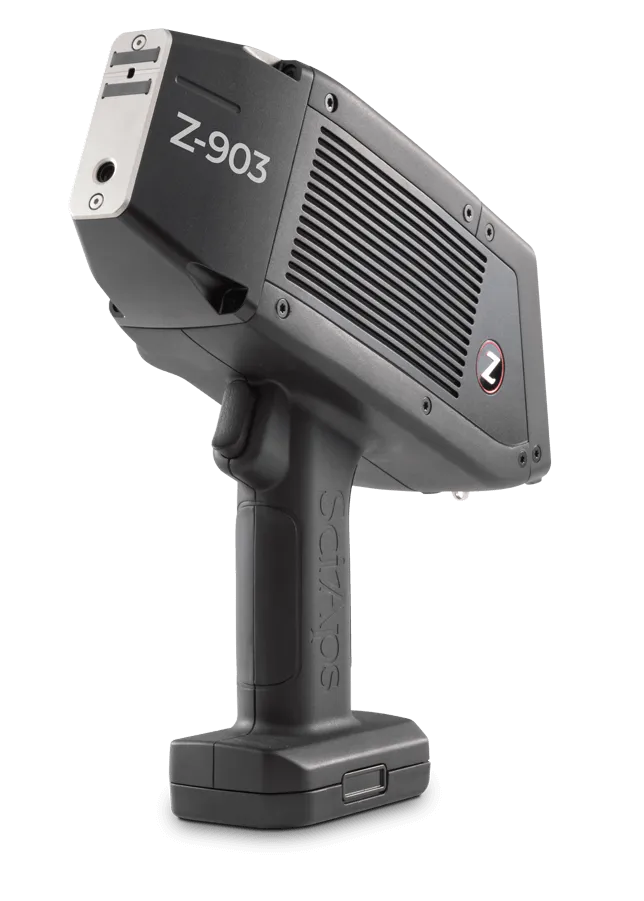

SciAps Z903
Handheld-LIBS für alle Elemente von H bis U, speziell leichte Elemente wie Li, Be und B. Qualitativ und Quantitativ, Empirisch kalibrierbar, Roh-Spektren
XRF + LIBS

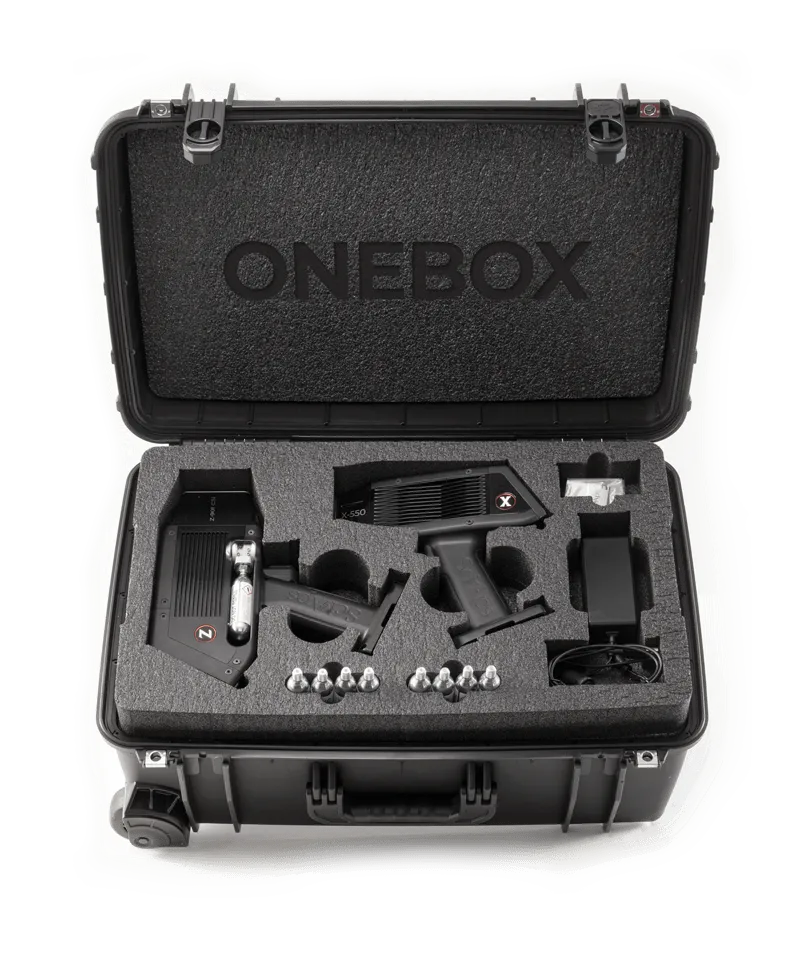

SciAps OneBox
Kombinationskonzept aus XRF und LIBS für das breiteste Anwendungsspektrum.

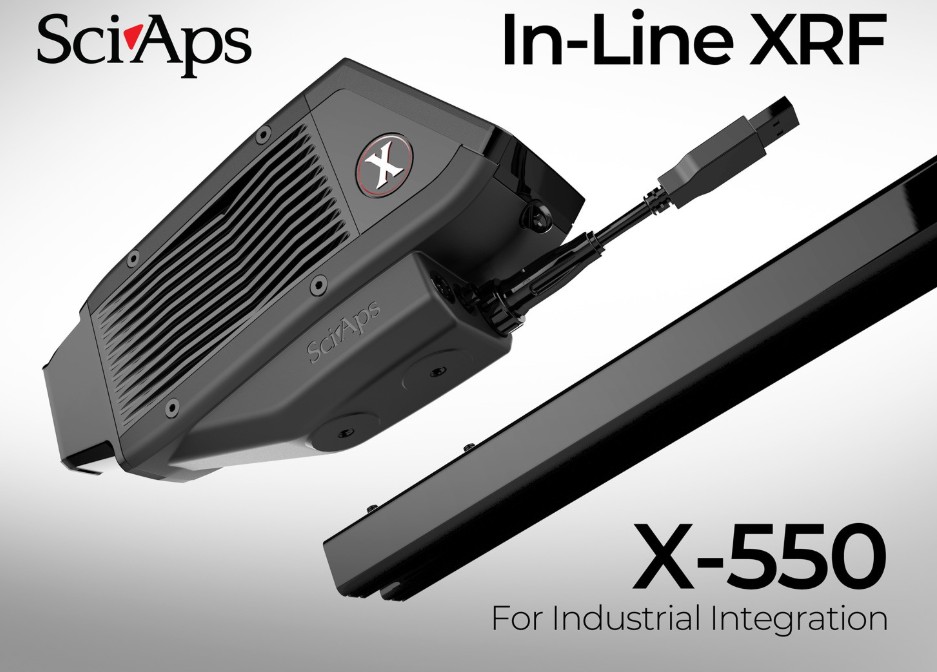

Automation
SciAps
XRF- und LIBS-Automation für die industrielle Integration: Analysegeräte in speziellem Gehäuse für den In-Line-Einsatz am Förderband oder in der Produktionslinie, Datenübertragung per SciAps Remote Control API – Messungen fernsteuern, Ergebnisse und Spektren automatisiert abrufen.
XRF + LIBS
Warum LIBS und XRF sich ergänzen
OneBox-Konzept
XRF + LIBS = breiteres analytisches Anwendungsspektrum
XRF deckt mittlere und schwere Elemente sowie Edelmetalle zuverlässig ab, LIBS ergänzt Kohlenstoff und leichte Elemente. Zusammen lassen sich deutlich mehr Messaufgaben mit mobilen Geräten lösen.
Welches Gerät passt zu Ihrer Anwendung?
Beschreiben Sie Material und Messaufgabe – ich gebe eine technische Einschätzung.
