Handheld XRF – schnelle Materialanalyse vor Ort
Zerstörungsfrei, in Sekunden, direkt am Bauteil: Handheld-XRF bestimmt die elementare Zusammensetzung von Metallen, Mineralien und vielen weiteren Materialien.
Prinzip
XRF einfach erklärt
01
Röntgenstrahlung
02
Anregung der Atome
03
Charakteristische Fluoreszenz
04
Elementbestimmung

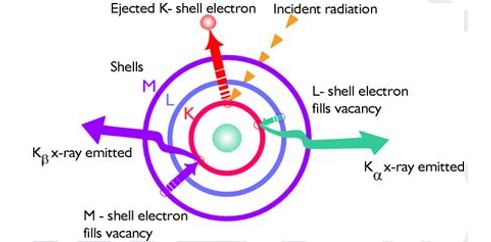

1. Röntgenfluoreszenz entsteht
Die einfallende Röntgenstrahlung schlägt ein Elektron aus einer inneren Schale. Ein Elektron aus einer höheren Schale füllt die Lücke – dabei wird charakteristische Röntgenstrahlung frei.

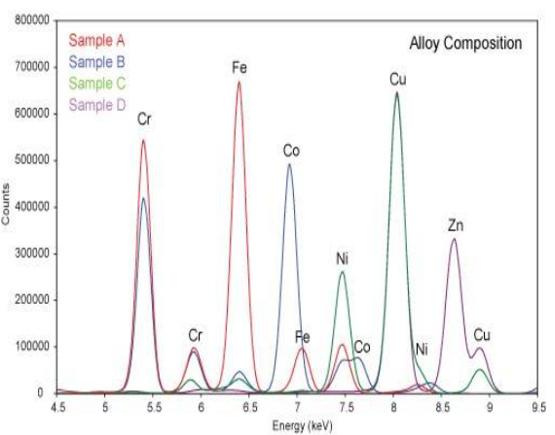

2. Elemente werden erkannt
Der Detektor misst Energie und Intensität der Strahlung. Die Lage der Peaks identifiziert die Elemente; ihre Höhe ermöglicht die Bestimmung der Konzentration.
Messbeispiele direkt vom Gerät

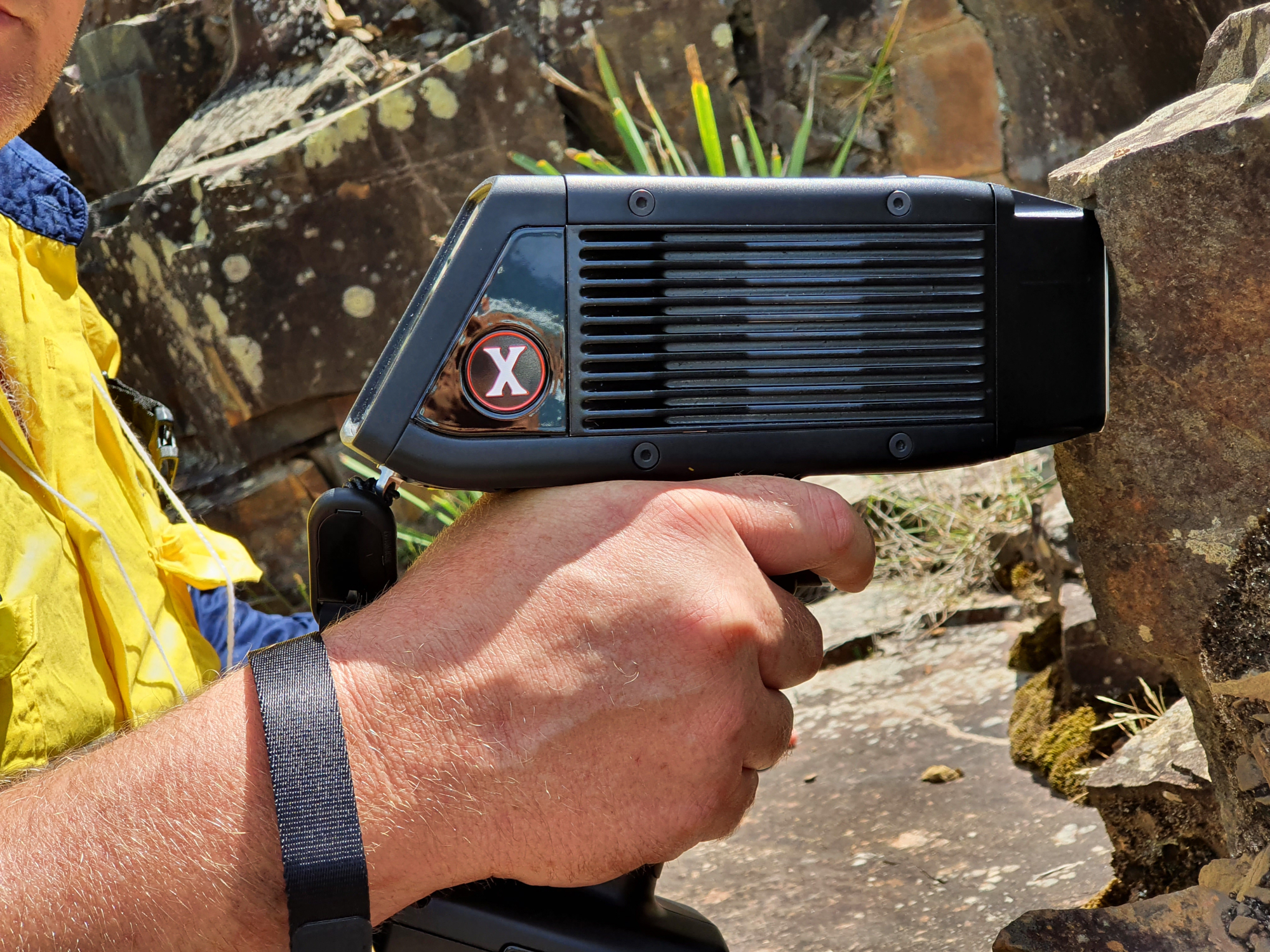

Elemente vor Ort im Gestein
Mit dem X-550 wird der Aufschluss direkt am Felsen gemessen – ohne Probenahme, ohne Probenaufbereitung, in Sekunden.

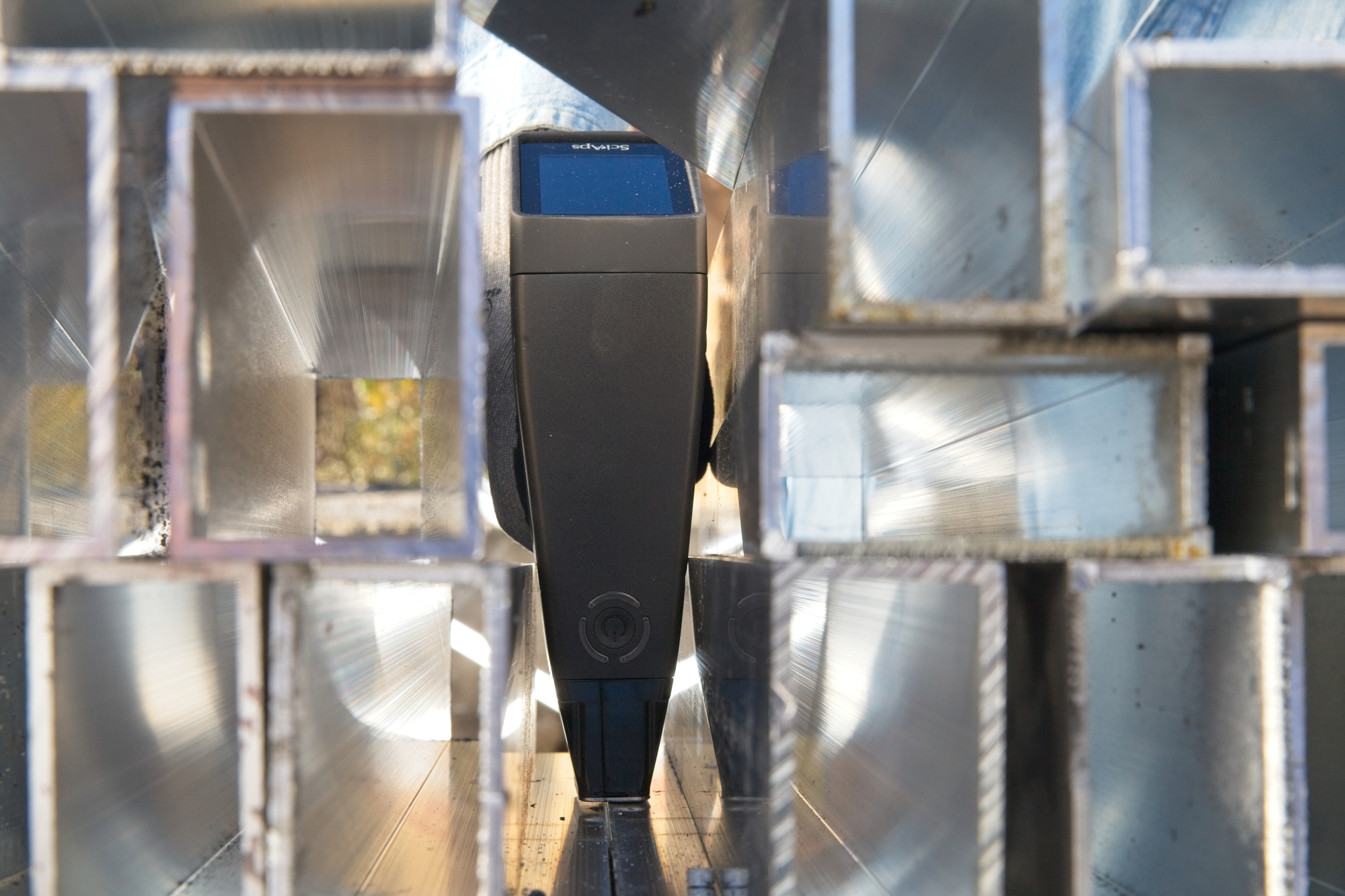

Legierungen im Lager prüfen
PMI direkt am Bauteil: Das Gerät bestätigt Werkstoffnummer oder Legierung, bevor das Material verbaut oder ausgeliefert wird.

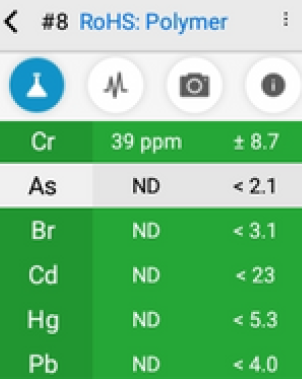

RoHS-Screening an Kunststoffen
Bei einem Polymer-Screening zeigt das Gerät alle limitierten Schwermetalle (Cr, As, Br, Cd, Hg, Pb) mit ND (nicht nachweisbar) unter den Grenzwerten an.

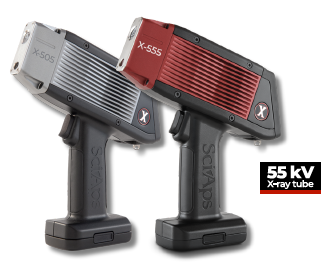

Starke Anregung durch 55 kV
Die Spannung der Röhre bestimmt, welche Elemente gut anregbar sind: Das X-555 mit 55-kV-Röhre erreicht auch kritische Elemente wie Silber und seltene Erden zuverlässig.
Einordnung
Stärken und Grenzen von XRF
Was misst XRF?
Was kann XRF besonders gut?
Wo liegen die Grenzen?
Ganz wichtig
XRF kann Kohlenstoff nicht direkt bestimmen.
Für Kohlenstoff in Stahl, CEV oder L-/H-Grades ist Handheld-LIBS die passende Technologie. Weiter zu LIBS →
SciAps
SciAps XRF-Geräte :
XRF
SciAps X-5
Handgeführtes XRF mit Fokus auf Edelmetallen: Karatwert in unter 1 Sekunde, Au, Ag, Pt und Pd in Echtzeit – ca. 1,35 kg leicht.
XRF
SciAps X-50
Handheld-XRF für Metall-, Mining- und Umweltanwendungen.
XRF
SciAps X200
Vielseitiges Handheld-XRF für allgemeine Materialanalyse.
XRF
SciAps X550
Leichtes, schnelles Handheld-XRF für hohen Probendurchsatz.
XRF
SciAps PowerHouse GEO REE
Leistungsstarkes XRF-System für anspruchsvolle Messaufgaben, speziell für die REE (seltenen Erden). Leistungsdaten: Röntgenspannung 80KV, 10W, 10W X-ray Tube, max 80kV, 200uA, W anode, Detector: 70mm² Silicon Drift Detector (SDD)
XRF
SciAps PowerHouse PM
Erstes tragbare, akkubetriebenes Tischanalysegerät für Edelmetalle: Karatwert in ca. 1 Sekunde, Plating Alert erkennt Beschichtungen, ca. 8,8 kg Leistungsdaten: 4W X-ray Tube, max 40kV, 200uA, W anode, Detector: 7mm² Silicon Drift Detector (SDD)
XRF
SciAps PowerHouse Alloy, RoHS, CarCat, GEO
Tragbares Benchtop-XRF für RoHS- und Schadstoffprüfung: Pb, Cd, Hg, Cr, Br und Cl in Polymeren, Legierungen und Beschichtungen – voll abgeschirmte Kammer. Kalibrationen: Alloy, Mining, Soil, Empirical, RoHS, Precious Metals, Industrial Lead Paint, Car Cat Leistungsdaten: 4W X-ray Tube, max 50kV, 200uA, Rh anode, Detector: 25mm² Silicon Drift Detector (SDD)
Automation
SciAps
XRF- und LIBS-Automation für die industrielle Integration: Analysegeräte in speziellem Gehäuse für den In-Line-Einsatz am Förderband oder in der Produktionslinie, Datenübertragung per SciAps Remote Control API – Messungen fernsteuern, Ergebnisse und Spektren automatisiert abrufen.
Themen
Typische XRF-Anwendungen
- Legierungsidentifikation
- PMI / Positive Material Identification
- Metallrecycling
- Edelmetalle
- RoHS / Compliance
- Geologie / Mining
- Beschichtungen
- Kunststoffe
- Archäologie / Museen
- Qualitätskontrolle
Hinweis zum sicheren Betrieb: Strahlenschutz bei der RFA & Modul R2.2
Welches Gerät passt zu Ihrer Anwendung?
Beschreiben Sie Material und Messaufgabe – ich gebe eine technische Einschätzung.
